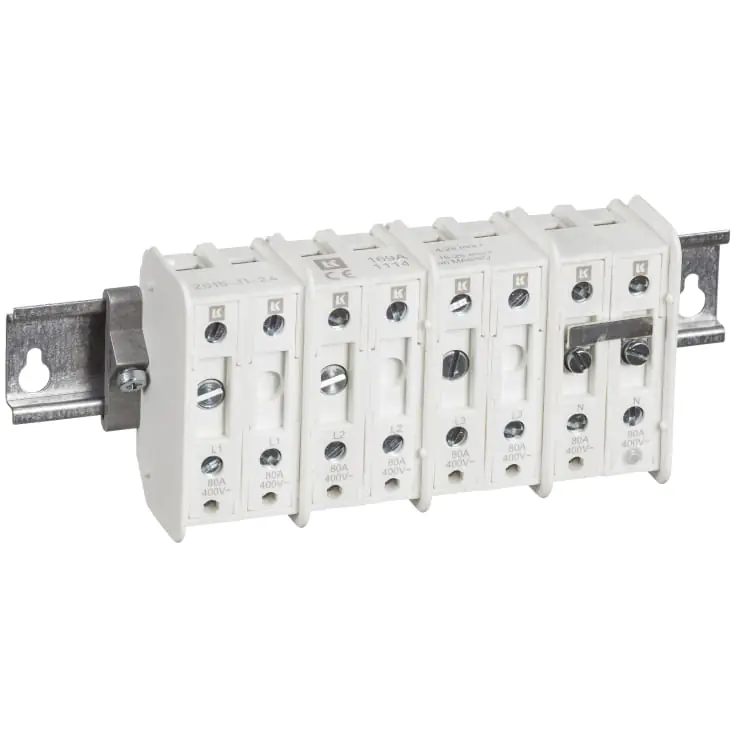

Målerklemmerække til IM-I og UM-I målerskab nuværende model
Målerklemmerækken passer til den nuværende type (63A) og den gamle type. Klemmerækken monteres direkte på monteringspladen, der sidder i målertavlen. Den anvendes til at tilslutte en transformermåler, der også er placeret på monteringspladen.
Det er tilladt at tilslutte klemmer af Cu 4-25 mm2, Al 10 mm2 flerkoret eller 10-16-25 mm2 kun massiv rund.
Stikdåsen kan sløjfes ved Cu 1×16 mm2+ 1×10 mm2. Al sløjfning er ikke tilladt.
Når målerklemrækken monteres med ledninger, skal man huske at udkoble den ved at dreje alle 3 ind- og udkoblingsskruer til venstre indtil stop. Ved monteringen skabes ledningsforbindelse mellem målerklemmekasse og målerklemmerække.
- Ved montering skal anvendes en kortslutter
Bemærk: Det er ikke tilladt at sløjfe Al-ledere
